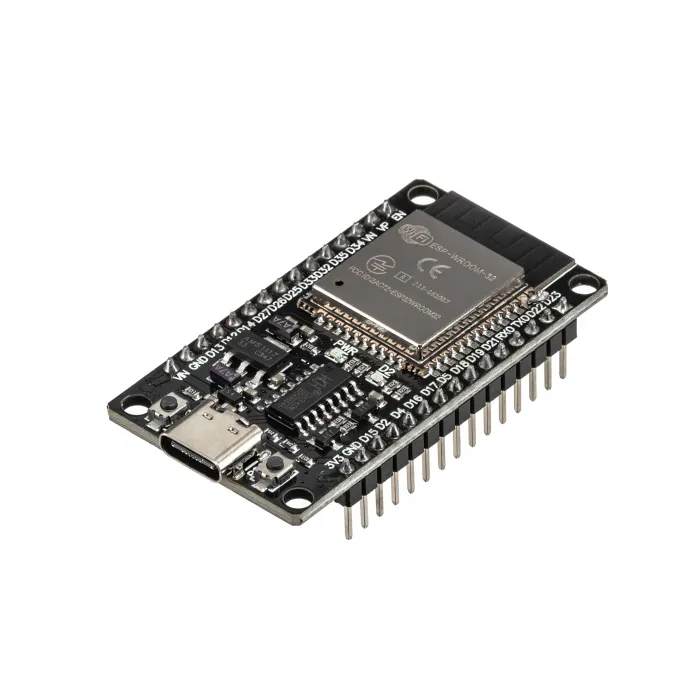

ESP32 CH340 Type-C — универсальная плата разработки для беспроводной автоматики, IoT и встраиваемых устройств. Разъём Type-C удобен для питания и прошивки, а преобразователь CH340 обеспечивает связь микроконтроллера с компьютером.
Комплектация гребёнки: припаяна.
Характеристики платы ESP32 Type-C
- Двухъядерный процессор Xtensa LX6 с частотой до 240 МГц.
- 520 КБ ОЗУ, 448 КБ ПЗУ и 4 МБ SPI Flash.
- Wi-Fi 802.11 b/g/n 2,4 ГГц и Bluetooth 4.2 Classic/BLE.
- Интерфейсы UART, I2C, SPI, I2S, SDIO, PWM, ADC, DAC и GPIO.
- USB-UART преобразователь CH340 и современный разъём USB Type-C.
- Логические уровни 3,3 В.
Применение и подключение
ESP32 используют в системах умного дома, контроллерах доступа, беспроводных датчиках, робототехнике, мониторинге и удалённом управлении. Для разработки подходят Arduino IDE, PlatformIO и официальный ESP-IDF.
Для работы CH340 в некоторых операционных системах требуется драйвер. Используйте качественный USB-кабель с линиями данных и не подавайте на GPIO напряжение 5 В.
Теги: #ESP32 CH340 Type-C #ESP32 без гребёнки #гребёнка в комплекте #гребёнка припаяна #USB-C #CH340 #Wi-Fi #Bluetooth
Основные |
|
| Варианты исполнения: | Без гребёнки; гребёнка в комплекте; гребёнка припаяна |
Микроэлектронные компоненты |
|
| Процессор: | Xtensa LX6 |
| Тактовая частота: | 240 МГц |
| Количество ядер: | 2 |
Память |
|
| ПЗУ: | 448 КБ |
| ОЗУ: | 520 КБ |
| Внешняя: | SPI Flash память 4 МБ |
Связь и подключение |
|
| Wi-Fi: | Wi-Fi: 802.11 b/g/n, поддержка 2.4 ГГц |
| Bluetooth: | BLE и классический Bluetooth v4.2 |
| Интерфейсы: | UART, I2C, SPI, SDIO, I2S, IR, PWM, GPIO, ADC, DAC |
Энергопотребление |
|
| Рабочий режим: | 160 мА (с включенным Wi-Fi) |
| Режим ожидания: | менее 2 мА |
Питание |
|
| Входное напряжение: | 2.2 В – 3.6 В (рекомендуемое 3.3 В) |
Рабочие условия |
|
| Рабочая температура: | от -40°C до +85°C |
